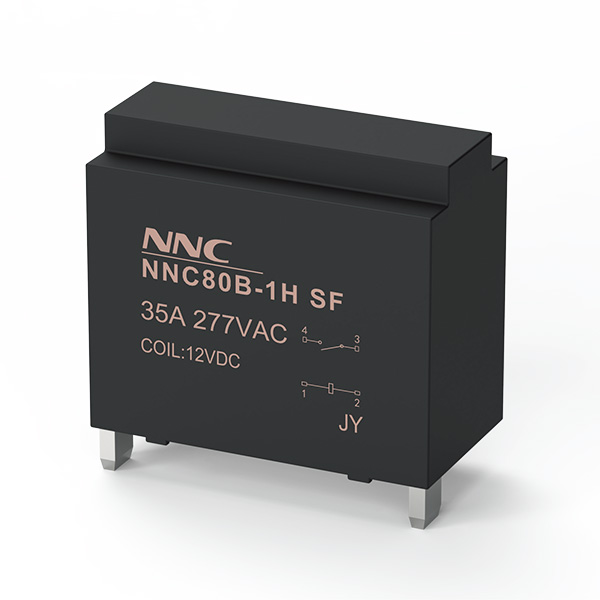

產品特點

35A/43A/50A觸點承載能力
線圈與觸點間介質耐壓2500V
觸點間隙大于1.8mm
UL絕緣等級: F級
環保產品(符合RoHS)
外形尺寸(30.1x15.7x26.5)毫米

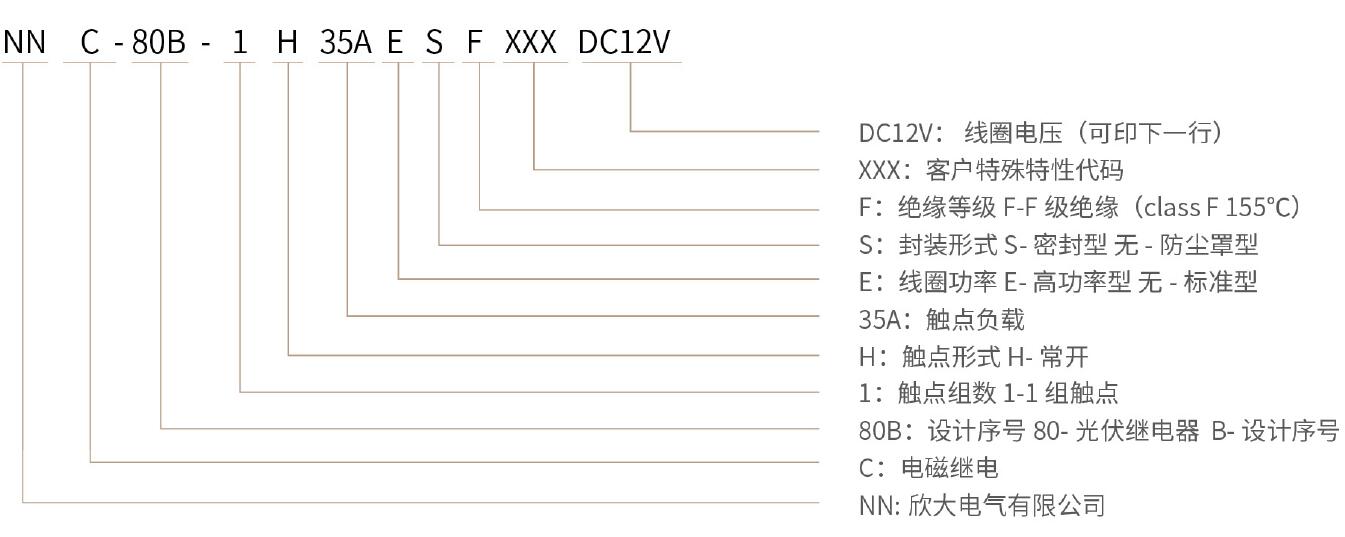

產品型號說明

主觸點參數

結構	H
觸點材料	銀銅合金
接觸電阻	≤100mΩ(6VDC,1A)
接觸壓降	/
額定負載	35A/43A/50A 277VAC
短路電流	/
額度電流	35A/43A/50A
切換電壽命	30000次
沖擊電壽命	/
分?jǐn)嚯妷勖?	/
	/
	/
	/
	/
最小負載電流	6V, 0.1A
機械耐久性	100萬次(0.1秒通0.1秒斷)

輔助觸點參數

結構	/
接觸電阻	/
額定負載	/
切換電壽命	/

線圈參數

額定電壓(Vd.c.)	12	24
動作電壓(Vd.c.)	≤9	≤18
工作電壓(Vd.c.)	9~ 16	18~32
釋放電壓(Vd.c.)	≥1.2	≥2.4
線圈電阻(2)(1+ 7%)	103	411
啟動電流(A)*	0.116	0.058
啟動時間	/	/
額定電流(A)	0.116	0.058
啟動功耗(W)*	1.4	1.4
穩態功耗(W)	1.4	1.4

注: ★” ： 表示為額定電壓時

性能參數

絕緣電阻	線圈與觸點間	100MΩ以上
	同極觸點間	/
	主輔觸點間	/
耐壓	線圈與觸點間	AC4500V 1分鐘
	同極觸點間	AC1000V 1分鐘
	主輔觸點間	/
耐沖擊電壓		線圈和接點間4kV(1.2×50μs)
動作時間		20ms以下
釋放時間		10ms以下
吸合回跳		/
振動	耐久	10 ~ 55 ~ 10Hz單振幅0.75mm(雙振幅1.5mm)
	誤動作	勵磁: 10~ 55 ~ 10Hz單振幅0.75mm(雙振幅1. 5mm)
		無勵磁: 10 ~ 55 ~ 10Hz單振幅0.15mm(雙振幅0.3mm)
沖擊	耐久	1,000m/s2
	誤動作	勵磁: 100m/s2 無勵磁: 50m/s2
使用環境溫度		-40 ~ +85°C (不結冰、無凝露)
使用環境濕度		5 ~ 85%RH
重量		約22g

注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨

安全認證

UL	/
TUV	/
CE	/

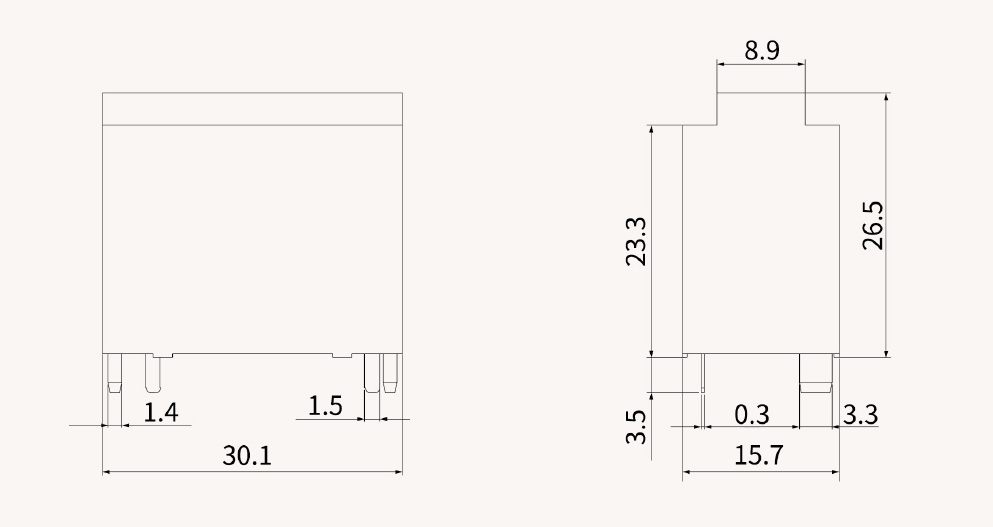

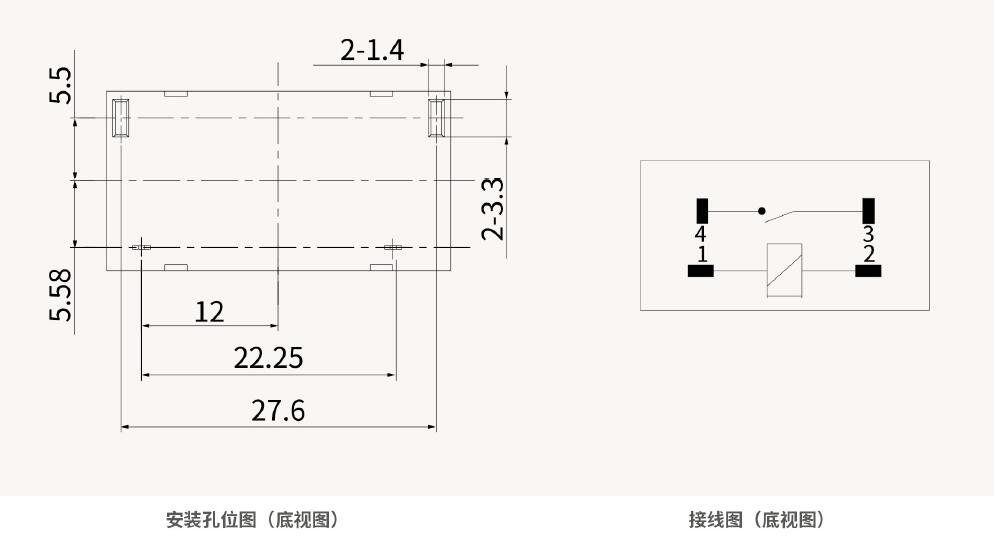

產品外形、安裝及接線圖
