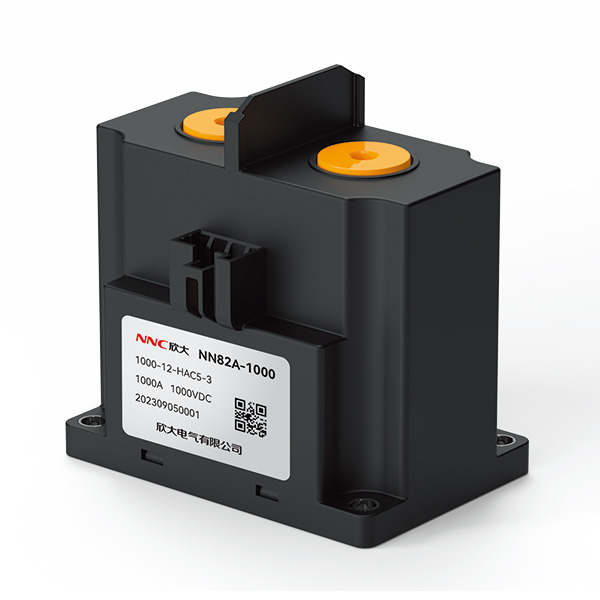

產品特點

獨特的磁滅弧設計，具有1500V的高容量切斷功能
獨特的接點結構，具有更更高的耐浪涌性能和電流耐受能力
獨特的抗短路結構，抗短路能力達到8000A以上
高低壓間耐壓4000V以上
負載連續無極性
環保產品(符合RoHS)

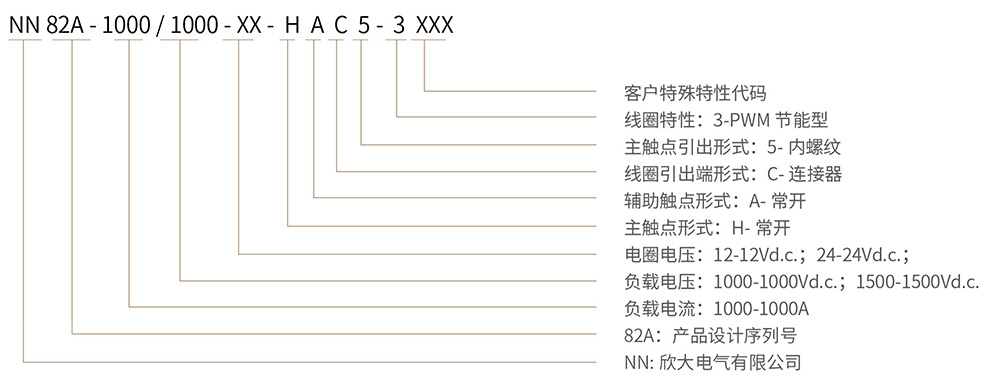

產品型號說明

主觸點參數

結構	H
觸點材料	銀銅合金
接觸電阻	≤0.3mΩ(@1000A)
接觸壓降	/
額定負載	DC1500V 1000A
機械耐久性	20萬次(0.5秒通0.5秒斷)
切換電壽命	/
沖擊電壽命	穩態800A 、C=1100,37.5V,2萬次
分?jǐn)嚯妷勖?	1000A /1000V,50次
	800A /1000V,50次
	750A /1500V,100次
	1000A /1500V,1次
	2000A /1000V,1次
短路電流	8000A*(5ms),1次
額定電流	1000A
最小負載電流	6V/1A

注: “★”:節能型為6000A

輔助觸點參數

結構	A
接觸電阻	≤100mΩ
額定負載	0.1A ,12V
切換電壽命	10000次

線圈參數

額定電壓(Vd.c.)	12/24
動作電壓(Vd.c.)	≤9
工作電壓(Vd.c.)	9~ 36
釋放電壓(Vd.c.)	≥5
線圈電阻(2)(1+ 7%)	3.1
啟動電流(A)*	3.8
啟動時間	≤150
額定電流(A)	0.33
啟動功耗(W)*	48
穩態功耗(W)	4

注: ★” ： 表示為額定電壓時

性能參數

絕緣電阻	線圈與觸點間	1000MΩ以上
	同極觸點間	/
	主輔觸點間	1000MΩ以上
耐壓	線圈與觸點間	AC4000V 1分鐘
	同極觸點間	/
	主輔觸點間	AC4000V 1分鐘
耐沖擊電壓		線圈和觸點間10 kV(1.2 × 50μs)
動作時間		50ms以下
釋放時間		30ms以下
吸合回跳		5ms以下
振動	正弦振動	10 ~ 500Hz 雙振幅1.5mm，加速度49m/s2
沖擊	穩定性	閉合: 588 m/s2,斷開: 196m/s2
	強度	588 m/s2
使用環境溫度		-40 ~ +85°C (不結冰、無凝露)
使用環境濕度		5 ~ 85%RH
重量	12V	約1060g
	24V	約1060g
	/	/

注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨

安全認證

UL		1、阻性切換： 150A@ 1500Vdc，6000次 2、阻性分?jǐn)啵?1000A@ 1500Vdc，100 次 3、阻性分?jǐn)啵?50A@1500Vdc，100次
CE / TUV		1、負載1: 150A@ 1500Vdc 2、阻性分?jǐn)? 1000A @750Vdc，100次 3、阻性分?jǐn)? 750A @1500Vdc，100次
CCC		1、負載1: 120A@1500Vdc 2、負載2:1000A@100Vdc

產品外形、安裝及接線圖

說明:
1.1、2為負載端，負載無極性
2.C1、C2為線圈端，有極性，紅“+”，黑“- ”
3.A1、A2 為輔助觸點，輔助觸點無極性
4.注:產品外形尺寸末注尺寸公差按下表執行
