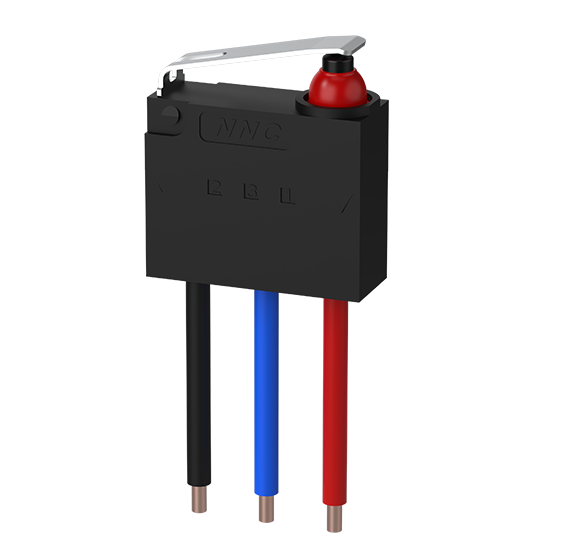

型號說明

① 接觸規格： 1:雙投型(轉換) ;2:常閉型(NC);3:常開型(NO)
② 額定負載： 1：0.1A 125/250VAC ;2：3(1)A 125/250VAC ;…：其它
③ 驅動桿類型： 00:按鈕型 ；…:擺桿型
④ 動作力(OF)最大： 075:75gf Max;130:130gf Max ;…:其它
⑤ 外殼類型： A:A型外殼;B:B型外殼;… :其它
⑥ 端子類型： F:焊接端子;S:短焊接端子; K:接線片端子; P:線路板端子; D:短線路板端子; L:左彎線路板端子; R:右彎線路板端子; A:居中線路板端子;
⑦ 線束類型：0：不帶線束;W…: 帶線束

接觸規格

額定負載

型號	額定電壓	額定負載	壽命
NFW5-□1:	AC 250V	0.1A	1E5
	DC 48V	0.1A	1E5
	DC 12V	3A	1E4
NFW5-□2:	AC 250V	3(1)A	1E4
	DC 36V	3A	1E4
	DC 12V	3A	1E5

驅動桿類型

01：		02：		03：
04：		05：		06：
07：		08：		09：
10：		11：		12：
13：		14：		15：
16：		17：		18：
19：

外殼類型

A		B		C
D		E		F
G		H		I
J		K		P
Q		R		N
S		T		U
V

端子類型

F		G		L
S		P		R
K		D		A

性能

項目		規格值
容許操作速度		0.1mm～1m/S
防護等級		IP67
絕緣電阻		100MΩ以上
接觸電阻(初始值)		100mΩ以下(不含線束)
環境溫度		40T85
耐壓	同極端子間	AC250V 50/60Hz 1min
	各端子與接地(塑料間)	AC500V 50/60Hz 1min
	各端子與非充電金屬間	AC500V 50/60Hz 1min
壽命	機械	50萬次以上
	電氣	5萬次	1萬次

外形尺寸/動作特性

項目
OF	動作力	≤130gf
RF	釋放力	≥13gf
FP	自由位置	≤4.8mm
OP	動作位置	3.4±0.5mm
TTP	極限位置	≥2.45mm

①關于安裝：
開關的安裝,拆卸和配線作業以及維護檢查時，請務必?cái)嚅_電源。否則會引起觸電和燒毀。
開關安裝時螺釘需小于安裝孔,使用平墊圈,彈性墊圈來緊固。此時請使用0.39-0.59N.m的緊固扭矩安裝。
開關請安裝在平面上。如果安裝面凹凸不平，可能導致開關歪斜，動作失常和外殼破損。

②關于操作行程的設定：
針狀按鈕規格場合，請注意操作行程的設定。按下量過多則壽命縮短。請以過行程(OT)規格值的70%～100%為標準設定。

注意事項

①將導線焊接在端子上時，請先將導體穿過端子孔后再進行操作。
②烙鐵的容量為60W以下，時間在5S以內。如果操作溫度過高或者時間過長，可能導致開關特性劣化。
③請盡量少用焊錫，如果焊錫進入開關內部，可能會導致接觸障礙。
④如果將印刷基板用端子在焊接槽中進行焊接，焊錫可能進入開關內部導致接觸不良，因此請采用手工焊接。
