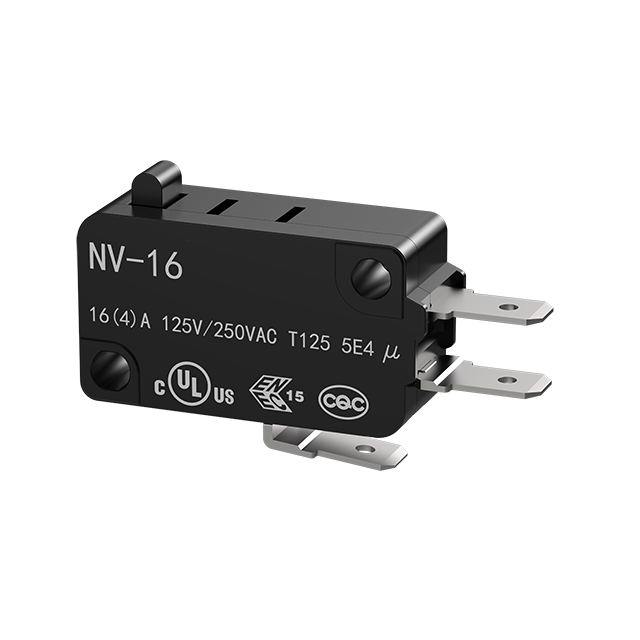

型號說明

① 額定值 ：
16: 16(4)A 125/250 VAC  16A 125/250 VAC；
21: 21(6)A125/250 VAC  21A 125/250VAC
② 驅動桿 ： 無:按鈕型； Z:擺桿型； W: R形擺桿型； G:滾輪擺桿型
③ 接觸種類： 1:雙投型(轉換) ； 2:常閉型(NC)； 3:常開型(NO)；

④ 端子類型：

A:焊接端子；

C: 250#型端子(6.3×0.8) ；

C2: 187#型端子(4.8×0.5)；

C3: 187#型端子(4.8×0.8)；

C5:側出187#型端子(4.8×0.5)；

⑤ 動作力(OF)最大： 6: OF:3.92N； 5: OF:1.96N； 4: OF:0.98N； 3: OF:0.49N； 2: OF:0.25N
⑥ 特殊型列號

接觸規格

端子尺寸（單位：mm）

額定值

型號	額定電壓	阻性負載
NV-21	AC250V	21A
	DC125V	0.6A
	DC250V	0.3A
NV-16	AC250V	16A
	DC125V	0.6A
	DC250V	0.3A

接點規格

項目	型號	NV-21	NV-16
接點	規格	鉚釘
	材質	銀合金
	間隔（標準值）	0.5mm/1mm/3mm
浪涌電流	常閉	最大50A	最大40A
	常開
最小適用負載	DC5V 160mA

安全認證

認證	額定電壓	NV-21	NV-16
CQC(GB15092.1)	AC125	21(6)A	16(4)A
	AC250V
UL(UL 61058, CSA-C22.2 NO.61058-1)	AC125	21A	16A
	AC250V
ENEC(EN 61058-1)	AC125	21A	16A
	AC250V

性能

項目		規格
容許操作速度		0.1mm-1m/s
絕緣電阻		100M Ω 以上
接觸電阻(初始值)		50m Ω 以下
耐壓	同極端子間	AC1000V 50/60Hz 1min
	各端子與接地(塑料)間	AC1500V 50/60Hz 1min
	各端子與非充電金屬間	AC1500V 50/60Hz 1min
壽命	機械	100萬次
	電氣	16A 5萬次	21A 1萬次
防護等級		IEC IP40
觸電保護級		CLASS I
PTI(漏電特性)		175
使用環境溫度濕度		-25°C~+125°C 60%RH以下 (不結冰無凝露)

負載分類開關能力(參考值)

型號	項目	非感性負載				感性負載
		阻性負載		點燈負載		感性負載		電動機負載
	電壓	常閉	常開	常閉	常開	常閉	常開	常閉	常開
NV-21 系列	AC250V	21A		3A		12A		6A
	DC8V	21A		5A		12A		7A
	30V	14A		5A		12A		5A
	125V	0.6A		0.1A		0.6A		0.1A
	250V	0.3A		0.05A		0.3A		0.05A
NV-16 系列	AC250V	16A		2A		10A		4A
	DC8V	16A		4A		10A		6A
	30V	10A		4A		10A		4A
	125V	0.6A		0.1A		0.6A		0.1A
	250V	0.3A		0.05A		0.3A		0.05A

注1 :感性負載指功率因數0.4以(交流) ,時常數7ms以下的(直 流)負載。
注2 :電燈負載指的是有10倍的浪涌電流的負載。
注3 :電動機負載指的是有6倍的浪涌電流的負載。

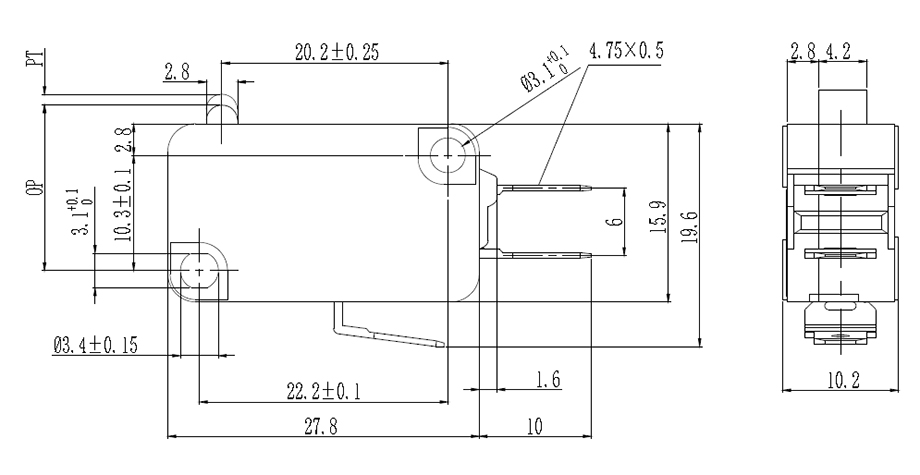

外形尺寸/動作特性

動作特性\型號		NV-16-1□6	NV-16-1□5	NV-16-1□4	NV-16-1□3	NV-16-1□2
動作力	OF最大	3.92N	1.96N	0.98N	0.49N	0.25N
回復力	RF最小	0.78N	0.49N	0.2N	0.05N	0.03N
預行程	PT最大	1.2mm
過行程	OT最小	1.0mm
響應差的行程	MD最大	0.4mm
動作位置	OP	14.7±0.5mm

使用方法

① 關于安裝:
開關的安裝,拆卸和配線作業以及維護檢查時,請務必?cái)嚅_電源 。否則會引|起觸電和燒損。
開關安裝時使用M3螺釘,使用平墊圈,彈性墊圈來緊固。此時 請使用0.39-0.59N.m的緊固轉矩安裝。
開關請安裝在平面上。如果安裝面凹凸不平,可能導致開關歪斜 動作失常和外殼破損。
安裝孔加工尺寸:
② 關于操作形程的設定:
針狀按鈕規格場合, 請注意操作行程的設定。按下量過多則 壽命縮短。請以過行程(OT)規格值的70%-100%為標準設定。
③ 關于絕緣距離
根據EN61058-1 ,該開關的最小絕緣層厚度應該為1.1mm,端子和安裝板之間的最小空間距離應該為1.6mm。
如果無法確保零部件所要求的絕緣距離,請使用帶絕緣護罩的開關或者使用隔板來確保絕緣距離。

注意事項

①將導線焊接到端子.上時,請先將導體穿過端子孔后再進行操 作。
②烙鐵的容量應為60W以下,時間在5S以內。如果操作溫度過高或者時間過長,可能導致開關特性劣化。
③請盡量少用焊錫,如果焊錫進入開關內部,可能會導致接觸障礙。
④如果將印刷基板用端子在焊接槽中進行焊接,焊錫可能進入開關內部導致接觸不良,因此請采用手工焊接。
⑤與接線片端子的連接使用187# 250#接線片插套,將其垂直插入端子,如果在端子的橫向施加過大的外力,可能引起端子的變形和外殼的破損。
