三相交流輸出型固體調壓器
型號：NNT3-3/38 (SSR-VA) 25-180A

產品特性

本產品是將晶閘管觸發電路，單片機控制移相電路、信號檢測傳感電路，電壓調節電路 封裝在一起的智能集成模塊。是一個完整的電力移相開環控制系統，可實現對負載電壓的調 控。內置RC 阻容吸收回路及壓敏電阻保護，DC0-5V/DC0-10V/DC1-5V/4-20mA 等信號 兼容,也可用手動控制，在信號控制作用下，實現三相負載電壓從0V 到電網全電壓的無級可 調。采用線性控制電路，精度高，穩定性好。廣泛應用于工業電爐、玻璃熔爐、烘箱、石油 化工、鞋機等加熱行業，為了確保正確安裝及操作本控制器，請在使用前仔細閱讀此說明書； 可實現手動、自動控制接口，主電路交流輸入無相序要求。

產品功能

① 產品采用三顆不同顏色的指示燈，紅色為電源指示燈，綠色為產品輸出指示燈，黃色為報 警保護指示燈，工作狀態更為直觀。
② 產品具有缺相和過溫保護功能，當產品三相輸入、輸出缺相和電壓不穩定或產品工作溫 過高時，產品會出現報警提示，即黃色指示燈亮起，產品立即停止工作，避免負載損壞。
③ 具有多種控制輸入信號（DC0-5V/DC0-10V/DC1-5V/4-20mA 等）可自行切換選擇；

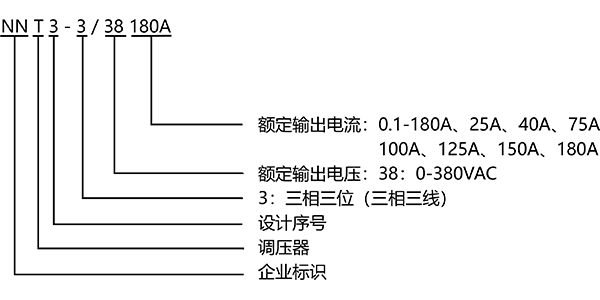

型號說明

產品技術參數

控 制 參 數	輸入電壓范圍	DC 0-5V、DC0-10V 或DC1-5V 輸入阻抗：10KΩ
	輸入電流范圍	0-10mA 或4-20mA 輸入阻抗：250Ω
	手動調節	10KΩ電位器阻值
	輔助電源	220VAC
輸 出 參 數	額定工作電壓	三相三線380V±20%
	標稱電流Arms	25-180A 可選
	工作電流Arms	0.1-180A
	電網頻率	50Hz
	斷態峰值截止電壓Vp	≥1200Vpk
	浪涌電流（電網一周）	800%
	斷態漏電流	＜12mA
	靜態電壓上升率dvs/dt	＞200Vμs
	換向電壓上升率dvs/dt	＞200Vμs
	調節響應時間	≤10mS
	關斷最大延時	≤10mS
其 他 參 數	介質耐壓	≥2000V
	絕緣電阻	＞1000MΩ
	冷卻方式	散熱器、強制風冷
	外形尺寸	106.4×75.4×43.3mm
	安裝尺寸	90×47.5mm
	重量	25-40A≈430g、75-180A≈560g
	安裝形式	螺栓安裝
	工作指示	LED
	說明	負載5A 以上必須安裝散熱器，60℃以上必須加風扇強冷或者水冷

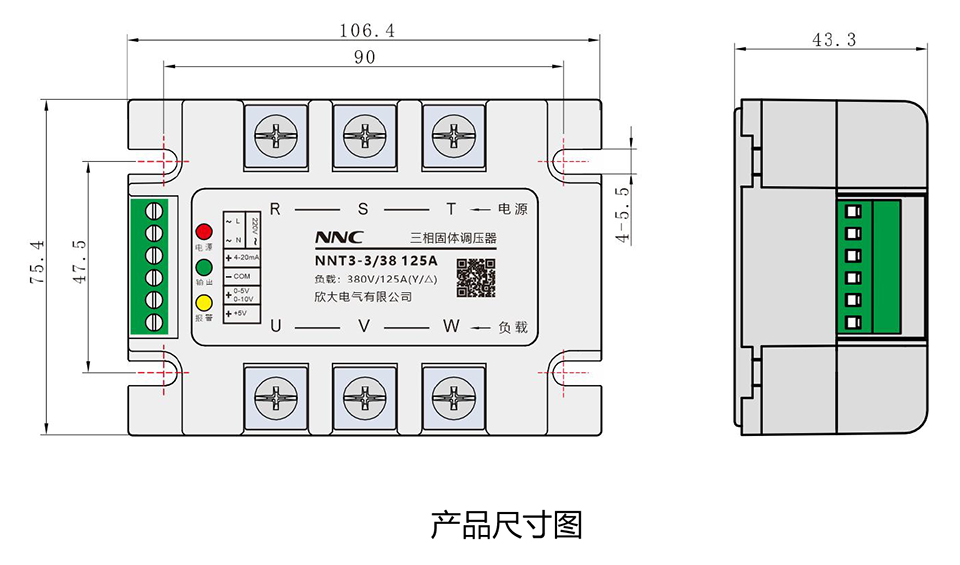

產品尺寸及接線方式

選型指南

① 產品輸出端內部有RC 吸收回路，會有≤10mA 漏電流，一般的微小型負載會有自導通或 輸出電壓現象屬正常。特殊定制款產品請聯系工廠進行協商，確定好技術參數后再進行生 產。
② 由于輸出端可控硅在導通時有3V 左右的壓降，導致產品發熱，需要加裝標準規格散熱器，同時在機柜集中安裝時要留有足夠的散熱空間。
③ 散熱器的選型可參考附表1
④ 產品標識的輸出電壓和電流為額定電壓和額定電流，在實際使用時要降額使用。不同負載降額系數不一樣，參考附表2，特別是感性負載還應在輸出端并聯壓敏電阻保護。
附表1：散熱器選型指南

負載電流	散熱器型號	負載電流	散熱器型號
三相30A以下	NN-034	三相100A 以下	NN-038
三相40A以下	NN-036	三相150A 以下	NN-038（帶風機）
三相80A以下	NN-037	三相200A 以下	NN-039（帶風機）

附表2：負載降額

負載類型	純電阻	電熱絲	白熾燈	變壓器	電磁鐵	單相電機	三相電機	電容投切
功率因素	1.0	0.7	0.5	0.4	0.5	0.2	0.3	浪涌
放大倍數	1.5 倍	2 倍	2.5 倍	4 倍	4 倍	7 倍	6 倍	10 倍

例1: 在負載類型為電熱絲（功率因素為0.7）的應用環境中，實際工作電流為10A，我們該選擇多少安培的產品呢？
根據附表2 的估算方法，可以得出：
10A（實際工作電流）x2（放大倍數）=20A
所以本例中需要選擇20A 的產品。
例2：在負載類型為單相電機（功率因數為0.2）的應用環境中，實際工作電流為10A，我們該選擇多少安培的產品呢？
根據附表2 的估算方法，可以得出：
10A（實際工作電流）x7（放大倍數）=70A
所以本例中需要選擇70A 的產品。

注意事項

輸入工作條件：
① 注意工作電壓的范圍和正負極。
② 為確保產品正常工作，環境溫度較低時應加大輸入電流，溫度較高時應降低輸入電流。
③ 請勿在輸入回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
④ 用集成電路直接驅動SSR 時應有足夠的帶載能力和盡可能低的"0"電平輸出。
⑤ 產品工作電源為220VAC，無火、零線區分。
⑥ 在同一時刻宜使用一種控制方式輸入，若要采用兩種以上方式同時輸入使用，則輸入信號較強的一種起主要作用。
輸出工作條件：
① 三相交流電路的進線無相序要求，導線粗細按實際使用電流選擇。輸出端接負載。
② 請勿在輸出回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
③ 實際使用時負載電流請不要超出額定電流范圍，否則可能導致SSR 異常發熱或燒壞。
④ 為確保SSR 的可靠工作，必須正確使用SSR 的極限參數及采取必要的保護措施。
⑤ 峰值電壓選擇：電感負載：取線路電壓（有效值）的2-3 倍，純電阻負載：取線路電壓（有效值）的1-2 倍。
⑥ 壓敏電阻的選用：負載為感性負載時，請務必在產品輸出端并接一壓敏電阻，取值為負載電壓的1.8-2 倍。
⑦ 過溫保護：在使用過程中若發生高溫報警現象，需檢查產品選型是否正確，散熱器是否匹配，產品底板與散熱器接觸面是否涂抹導熱硅脂。
安裝須知:
① 安裝方式：壁掛式垂直安裝，電源為上進下出。接線時各接線端子上的雜物要清除，擰緊螺絲，否則會造成端子因接觸不良發熱而導致產品損壞。
② 安裝時請務必在電源側加裝aR 型快速熔斷器，空氣開關等保護，以防止短路，造成產品永久性失效。選取熔斷器電流等級的原則為略大于負載電流。阻性負載和感性負載宜用aR 型快速熔斷器，電動機，電力補償電容器類負載宜用空氣開關保護。
③ 產品應與散熱器配合使用，在機柜中與其他器件之間有足夠的散熱空間，為了避免產品的溫升超過允許值，設計應用時應充分考慮散熱效果和安裝位置，當兩只或多只產品并排安裝時應留有適當大的間距。必要時可安裝風扇強制散熱。散熱效果不僅跟實際使用電流和散熱器大小有關，還跟環境溫度（夏季、冬季）、通風條件（自然冷卻、強制冷卻、風量大?。┮约鞍惭b密度等因素均有關。
④ 工作電流5A 以下的產品盡量安裝在通風較好的散熱窗旁邊，或有冷卻風吹到的地方。
⑤ 工作電流5A 以上的產品必須安裝散熱器，產品與散熱器之間加上導熱硅脂才能良好散熱，散熱器表面溫度接近60℃時應強制風冷。
⑥ 輸入端M4 螺絲推薦緊固扭矩1.2-1.4Nm,輸出端M6 螺絲推薦緊固扭矩2.5-3.0Nm。
⑦ 警告！在進行安裝、維修等操作時，務必首先切斷電源才能進行安裝或檢修，以防止觸電危險。
⑧ 貯存條件：產品存放要求做到防潮、防濕、避免雨淋、跌落以及劇烈碰撞。應存放于通風、干燥、無腐蝕性氣體的環境中，對環境的濕度要求必須小于80%。
