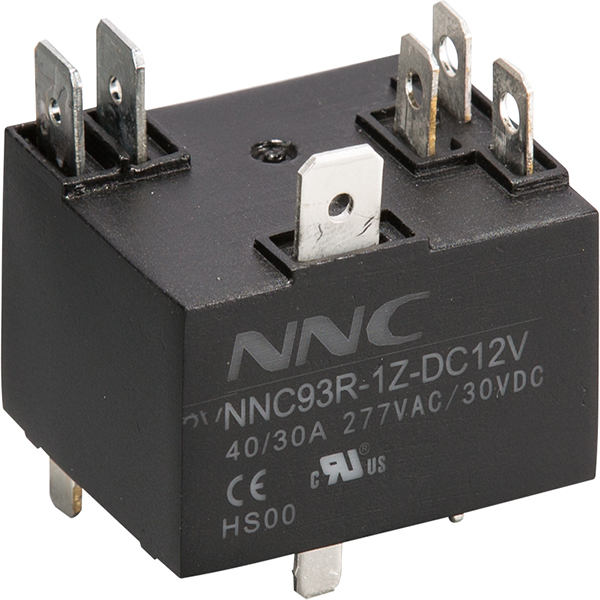

通用型繼電器
NNC93R
產品特點
● 80A負載切換能力
● 標準PCB 印制板引出腳
● 滿足ROHS要求

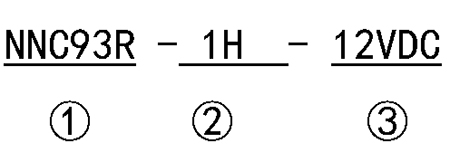

型號說明
① 產品型號：NNC93R
② 觸點形式：1H=1組常開型；
③ 線圈電壓：參考線圈參數表
線圈參數
線圈額定電壓
DC(V)
|
線圈電阻
±10%(Ω)
|
動作電壓
|
釋放電壓
|
線圈容許施加的電壓范圍
|
標稱線圈功率（VA）
|
|
額定電壓的百分比
|
|
5
|
16.7
|
≤75%
|
≥10%
|
90%～130%
|
1.5W
|
|
12
|
96
|
|
24
|
384
|
|
48
|
1536
|
觸點參數
|
觸點類型
|
1A(H)-常開
|
|
接觸電阻
|
50mΩ以下（在6VDC 1A條件下）
|
|
觸點材料
|
銀合金
|
|
觸點額定負載
|
80A 277VAC
|
|
最大切換電壓
|
277VAC
|
|
最大切換電流
|
80A
|
|
最大切換功率
|
22160VA
|
|
最小切換負載
|
5V 10mA
|
|
電氣耐久性
|
阻性負載, 1萬次以上
|
|
機械耐久性
|
1000萬以上
|
特性參數
|
動作時間（額定電壓下）
|
≤20ms
|
|
釋放時間（額定電壓下）
|
≤15ms
|
|
絕緣電阻
|
1000MΩ
(500VDC)
|
|
介質耐壓(漏電流1mA )
|
線圈與觸點間
|
2500VAC（1分鐘）漏電流1mA.
|
|
斷開觸點間
|
1500VAC（1分鐘）漏電流1mA.
|
|
異極觸點間
|
無
|
|
振動特性
|
誤動作
|
振幅 1.5mm，10～55Hz
|
|
振動耐久性
|
振幅 1.5mm，10～55Hz
|
|
沖擊特性
|
誤動作
|
最高加速度100m/s2持續時間11ms
|
|
耐沖擊
|
最高加速度1000m/s2持續時間6ms
|
|
環境溫度
|
-45℃~85℃
|
|
相對濕度
|
45%~ 85% RH
|
|
端子結構
|
PCB焊接式端子
|
|
保護結構
|
防塵型
|
|
重量
|
約42g
|
外形尺寸、安裝孔與線路圖（單位：mm）

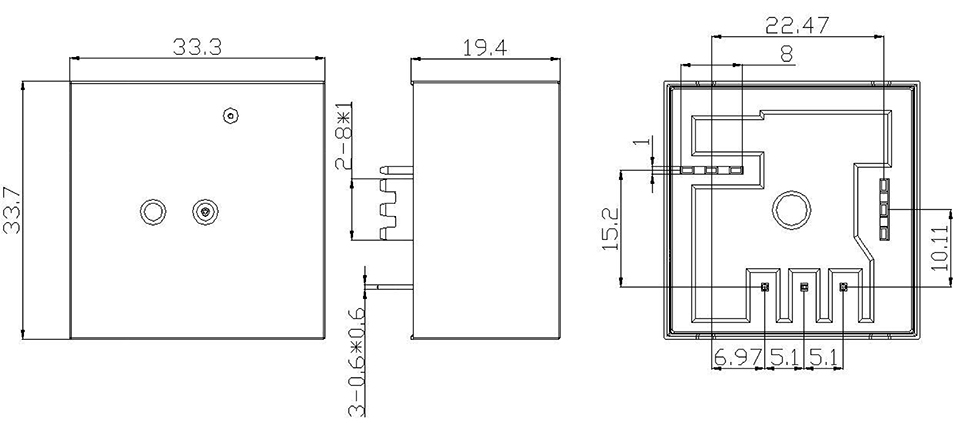

外形尺寸：

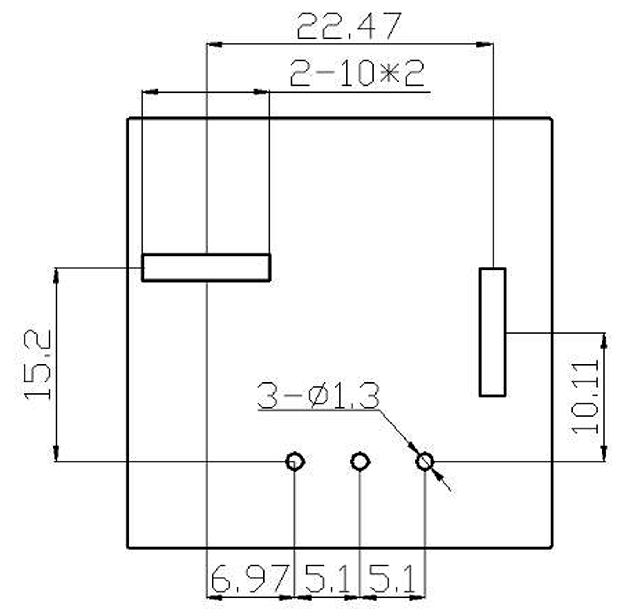

安裝孔尺寸（底視）：

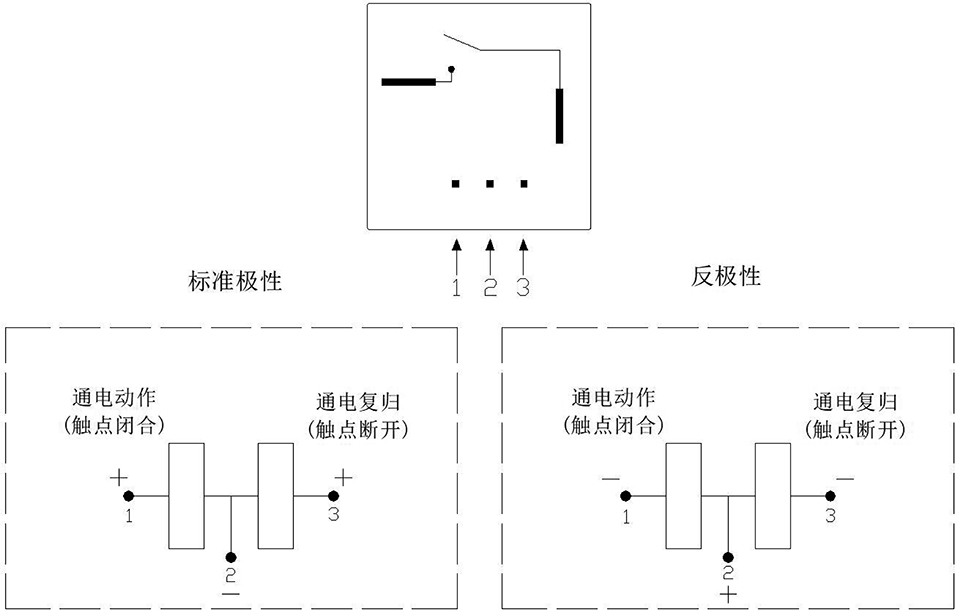

線路圖（底視）：
備注：
（1）產品部分外形尺寸未注尺寸公差，當外形尺寸≤1mm ，公差為±0.1 ；當外形尺寸在1-3mm之間時，公差為±0.2 ；當外形尺寸＞3mm ，公差為±0.3 .
（2）安裝孔尺寸中未注尺寸公差為±0.1.
聲明
本產品規格書僅供客戶使用時參考，若有更改，恕不另行通知。對我司而言，不可能評定繼電器在每個具體應用領域的所有性能參數要求，因而客戶應根據具體的使用條件選擇與之相匹配的產品，若有疑問，請與我司聯系以便獲取更多的技術支持，但產品選型責任僅由客戶負責。
